Hé! A tubuláris hőcserélők szállítójaként az utóbbi időben sok kérdést kaptam arról, hogyan lehet a terelőlapok megtervezni egy héj és cső hőcserélőjét. Tehát azt gondoltam, hogy megosztom néhány tudásomat és tapasztalataimat ebben a témában.
Először beszéljünk arról, hogy mi a terelőlemez, és miért fontosak. A terelőlemezek olyan lemezek, amelyeket egy héj és cső hőcserélő héjába helyeznek. Legfontosabb feladatuk a héjoldali folyadék áramlásának irányítása a csöveken, ami elősegíti a hőátadási hatékonyság növelését. Azáltal, hogy a folyadékot turbulensebben áramlik, a terelőlemezek növelik a folyadék és a csövek közötti érintkezést, lehetővé téve a jobb hőcserét.
Most, amikor a terelőlapok megtervezésére van szükség, számos tényezőt kell figyelembe vennie. Az első a terelőlap típusa. Különböző típusú terelőlapok állnak rendelkezésre, például szegmentális terelőlapok, korong és funnut terelőlemezek és rúd terelőlemezek. Minden típusnak megvannak a saját előnyei és hátrányai, és a választás a hőcserélő konkrét követelményeitől függ.
A szegmentális terelőlapok a leggyakrabban használt típusok. Alapvetően kör alakú lemezek, amelyekből kivágott szegmens. Ezeket a terelőlapokat könnyen gyárthatják és telepíthetik, és jó hőátadási teljesítményt biztosítanak. Ugyanakkor viszonylag magas nyomáscsökkenést okozhatnak a héjoldali folyadékban, ami egyes alkalmazásokban aggodalomra ad okot. Megnézheti a miSzénacél cső alakú héj és csőhőcserélőamely gyakran szegmentális terelőlapokat használ a hatékony hőátadáshoz.
A korong- és fafúk terelőlemezek váltakozó lemezekből és tészta alakú lemezekből állnak. Ez a kialakítás elősegíti a nyomásesés csökkentését a szegmentális terelőlapokhoz képest, miközben megőrzi a jó szintű hőátadást. Kiváló lehetőség, ha egyensúlyba kell hozni a hőátadási hatékonyságot és a nyomáscsökkenést.
A rúd terelőlapok olyan rudakból állnak, amelyek a csövek körül egy meghatározott mintázatban vannak elrendezve. Nagyon alacsony nyomásesést kínálnak, és alkalmazhatók olyan alkalmazásokban, ahol az alacsony nyomású csepp kritikus. Ugyanakkor bonyolultabb a gyártáshoz, és nem biztosíthat olyan magas hőátadási sebességet, mint a szegmentális vagy a tárcsát és a funnut terelőlemezeket.
A terelőlemezek kialakításának másik fontos tényezője a terelőlap -távolság. A terelőlap -távolság az egymást követő terelőlapok közötti távolságra utal. A kisebb terelőlap -távolság általában magasabb hőátadási együtthatót eredményez, mivel a folyadékot turbulensebben áramlik. De ez növeli a nyomásesést is. Másrészt, a nagyobb terelőlemez -távolság csökkenti a nyomásesést, de alacsonyabb hőátadási sebességet eredményezhet. Tehát meg kell találnia a megfelelő egyensúlyt az Ön egyedi igényei alapján.
A terelőlap -vágás szintén kritikus paraméter. A terelőlap -vágás a terelőlap átmérőjének százaléka, amelyet eltávolítunk, hogy a folyadék átjuthasson. A nagyobb terelőlemez -vágás azt jelenti, hogy több folyadék tud átjutni a terelőlapon, ami csökkenti a nyomásesést. Ugyanakkor csökkentheti a hőátadási hatékonyságot is, mivel a folyadék nem áramlik a csöveken olyan hatékonyan.
A terelőlapok anyagválasztása szintén gondolni kell. A terelőlapokat olyan anyagból kell készíteni, amely kompatibilis a héjoldali folyadékkal. Például, ha a folyadék korrozív, akkor korrózióálló anyagot, például rozsdamentes acélt kell választania. Cégünkben széles választékot kínálunkCső alakú hőcserélőkKülönböző anyagokból készült terelőlapokkal, amelyek megfelelnek a különféle alkalmazásoknak.
Most beszéljünk a tervezési folyamatról. Általában a folyamatigények meghatározásával kezdődik, mint például a héjoldali és a csőoldali folyadékok áramlási sebessége, hőmérséklete és nyomása. Ezen követelmények alapján kiválaszthatja a megfelelő típusú terelőlap, a terelőlemez -távolságot és a terelőlap -vágást.
Használhat néhány szoftver eszközt a formatervezéshez. Ezek az eszközök szimulálhatják a folyadékáramot és a hőátadást a hőcserélő belsejében, lehetővé téve a terelőlap -kialakítás optimalizálását. Segíthetnek abban is, hogy megjósolják a hőcserélő nyomásesést és hőátadási teljesítményét.
Miután elkészült egy előzetes tervezés, érdemes elvégezni néhány tesztelést. Készíthet egy kis méretű modellt a hőcserélőből, és különböző működési körülmények között tesztelheti. Ez segít a tervezés ellenőrzésében és a szükséges módosítások elvégzésében.
Bizonyos esetekben előfordulhat, hogy figyelembe kell vennie a szennyeződési tényezőt is. A szennyeződés a csöveken és a terelőlapokon lévő lerakódások felhalmozódása, amelyek az idő múlásával csökkenthetik a hőátadási hatékonyságot. A megfelelő terelőlemezek kialakítása elősegítheti a szennyeződés minimalizálását azáltal, hogy elősegíti a folyadék egységesebb áramlását és csökkenti azokat a területeket, ahol a lerakódások felépülhetnek.

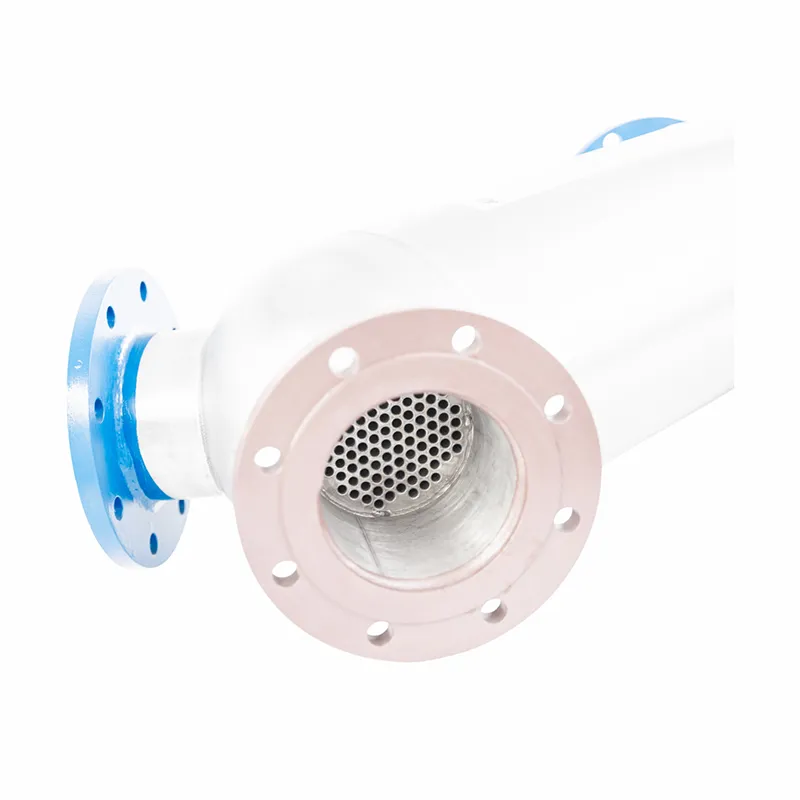

Ha kondenzátorral foglalkozik, akkor a terelőlap -tervezést a kondenzációs folyamathoz kell igazítani. A kondenzátorokat egy gőz átalakításához folyadékká alakítják a hő eltávolításával. AKondenzátor, a terelőlapokat oly módon kell megtervezni, hogy a kondenzátum megfelelő leereszkedését lehetővé tegye, és nem zavarja a gőzáramot.
Összegezve, a terelőlapok megtervezése egy héj-csőhőcserélőben összetett, de fontos feladat. Ez különféle tényezők, például a terelőlap típusa, a terelőlemezek távolságát, a terelőlemez -vágást, az anyagválasztást és a folyamatigényeket, gondos megfontolást igényel. A terelőlapok kialakításának megfelelő elérésével jelentősen javíthatja a hőátadási hatékonyságot és a hőcserélő teljesítményét.
Ha egy tubuláris hőcserélő piacán van, vagy segítségre van szüksége a meglévő hőcserélő terelőlap -kialakításához, ne habozzon elérni. Azért vagyunk itt, hogy segítsünk abban, hogy megtalálja a legjobb megoldást az Ön egyedi igényeihez. Függetlenül attól, hogy szokásos hőcserélőt vagy egyedi tervezést keres, fedezünk téged. Tehát kezdjünk el egy beszélgetést, és nézzük meg, hogyan tudunk együtt dolgozni a hőátadási követelmények teljesítése érdekében.
Referenciák
- Incropera, FP, DeWitt, DP, Bergman, TL és Lavine, AS (2007). A hő és a tömegátadás alapjai. Wiley.
- Kern, DQ (1950). Folyamat hőátadás. McGraw-Hill.
